      關于液壓卷板機床PLC控制系統設計

      發布時間:2018-11-27   來源:威力達機械   瀏覽量:

       進行PLC控制系統設計的前提是要對卷板機床使用的PLC g--gYN,包括:各類地址的范圍用途、基本指令的使用、功能指令的使用等。當對卷板機床使用PLC有一定了解并且明確卷板機床各部分動作邏輯和控制過程后,可以根據卷板機床PLC控制系統設計基本原則、基本內容和一般步驟進行卷板機床PLC控制系統設計。

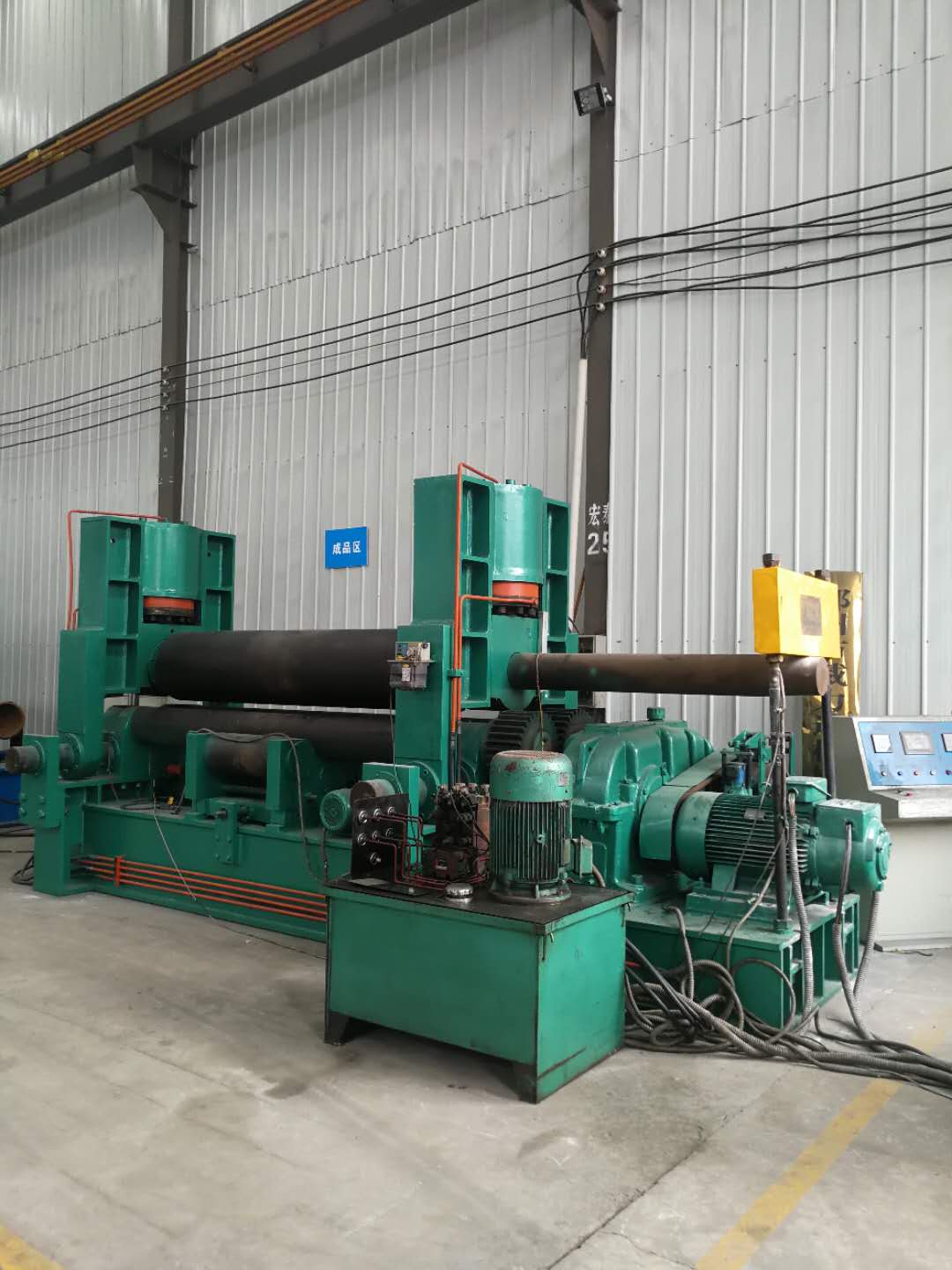

      恒得利40×2500 (2).jpg

        1.卷板機床PLG控制系統設計的基本原則

        目前,卷板機床PLC控制系統多數都是利用CNC內置PLC完成對卷板機床邏輯功能的控制。設計PLC控制系統時,應遵循以下原則:

        (1)卷板機床PLC控制系統應能夠實現所有卷板機床控制的要求。在卷板機床PLC控制系統設計之前,應充分了解卷板機床的使用情況,卷板機床的所有控制要求,被控制對象的動作邏輯。還需掌握CNC內置PLC的地址類型、基本指令、功能指令等。

        (2)卷板機床PLC控制系統在滿足卷板機床控制要求的前提下,應盡量簡單、設計思路清晰,便于修改。

        (3)要保證卷板機床在PLe控制系統控制下的安全性、可靠性。

        (4)設計卷板機床PLC控制系統時,PLCNC之間傳遞數據的地址一般已經由CNC定義,要按照定義設計。

        2.卷板機床PLC控制系統設計的基本內容

        卷板機床PLC控制系統設計的基本內容包括以下幾點:

        (1)制定卷板機床PLC控制系統設計任務書、PLC整體框架、流程圖。根據卷板機床控制要求,明確卷板機床PLC控制系統的任務。結合控制要求,總體把握PLC復雜程度,制定框架和總流程圖。

        (2)分配輸入/輸出點。明確需要使用的輸入,輸出點,并確定各個點用于哪個功能控制。

        (3)梯形圖編寫,是整個PLC控制系統設計的核心。根據流程圖,運用PLC各功能指令進行梯形圖的編寫。當PLC控制系統比較復雜時,可以將整個PLC控制系統分成多個部分,每一部分獨立編寫。

        (4)梯形圖編寫完成后,進行調試沒有問題便可以編寫技術文件、交付使用。

        3.卷板機床PLC控制系統設計的一般步驟

        卷板機床PLC控制系統設計的一般步驟如圖所示。

        (1)掌握CNC內置PLC的梯形圖編寫方法。掌握CNC內置PLC的地址分配情況,各類地址的用途、數量。掌握基本指令和常用功能指令的使用,編寫梯形圖的技巧。熟練使用梯形圖編輯軟件,以及梯形圖的傳輸方法。

        (2)制定卷板機床PLC控制系統任務書。根據卷板機床控制要求,充分了解由PLC控制系統控制部分的動作邏輯后,制定卷板機床PLC控制系統任務書。完成輸入,輸出信號的地址分配。

        (3)根據卷板機床PLC控制系統任務書繪制PLC控制系統流程圖。如PLC控制系統比較復雜,在確定總流程圖后,可以分塊制定流程圖,方便梯形圖的編寫。

        (4)分配輸入/輸出信號。根據PLC控制系統的需要和CNC內置PLC的地址情況,合理分配輸入/輸出信號。

        (5)編寫梯形圖程序。根據卷板機床PLC控制系統流程圖,運用梯形圖編輯軟件編寫梯形圖程序。

        (6)調試梯形圖程序。編寫完成梯形圖程序后,在不上卷板機床的情況下調試。測試各個功能是否滿足PLC控制系統任務書的要求,不滿足則進行修改梯形圖程序。

        (7)上卷板機床調試梯形圖程序。在不上卷板機床的情況下調試完全滿足卷板機床PLC控制系統任務書要求后,將梯形圖程序傳入CNC中,在卷板機床上調試所有功能。

        (8)編寫卷板機床PLC控制系統技術文件。

        (9)驗收并交付使用。 折彎機床電氣控制系統工藝設計
